当前产品：HHHG型电泳电源
一、主要特点
1. 主电路采用三相可控硅整流电路,三相桥式整流HHHG型电泳电源。
2. 整流变压器和整流元件的连接采用紧凑式结构，使维护简单方便。
3. 主电路具备可靠的保护功能，在发生过载中整机截流而处于自动保护状态。
4. 输出稳压精度±2%；输出限流范围20%~100%额定电流值；输出电压线性柔软上升时间0~24秒；输出纹波≤5%。
5.可控硅触发及控制分开成两块金脚插卡式结构，方便、实用且具扩展性。
6.本系列电泳电源除本机面板上可进行各种功能控制外，在远控盒（与本机距离3~15—默认5米的槽边控制盒）上也可以进行电流电压显示及电压、工作时间调节控制等；以方便电泳槽与电泳电源本机的隔离使用。
二、装置选用须知
1.本装置按60%暂载率设计，不允许满负荷连续运行。如确需连续使用须降低其工作电流值。
2.直流输出电压在图1阴影范围内时，才允许输出额定电流，否则直流输出电流必须降额使用。
3.电压按工作槽压130%左右选用，如槽压为100V时，额定电压宜选在150V档，不要选的太高。
4.与自动生产线配套使用时，请在订货时说明。
5.本装置纹波系数≤0.05，如需提高纹波要求，请在订货时说明。
三、安装与使用
1.HHHG型电泳电源使用三相380V四线制电源系统，除了接进三相电源外，还须接好同样截面的零线（N线）。本地电源的外壳必须接好地线。
2.本装置直流输出为对人不安全的高压直流电，在使用时务必注意安全绝缘防护！！
3.按标记在后门上方的输出板上接好直流“＋”、“－”输出，交流进线A、B、C、N四线穿过前门底板上的孔接至前门内插件箱上部的空气开关上部。使用中要关好前门以防腐蚀性气体进入弱电控制箱，输入电网电源请使用外部空气开关控制。
4.在电泳槽内放入模拟工件，合上电源开关，按启动按钮后直流输出电压即按一定的斜率均匀上升，其最大值可由输出调节旋钮(限压调节)给定，至预置计时值后电压即自动下降，柔软上升时间可由面板上的(柔软调节)电位器调节。电流限制调节旋钮限制直流输出电流最大值，不使用电流限制功能时请置于8－9位置。先调节好参数，以后每次按启动按钮即可工作。
5.自动保护动作后，面板上相应的指示灯点亮，同时装置自锁，禁止输出。这时一定要查明原因后再重新开机启动，如果是过载引超引起保护，则须工件减少后方能正常输出电流。
6.直流输出异常时请察看电路板的3组指示灯是否全亮，无直流输出时请察看时间继电器是否损坏，或是否空气开关跳闸。或是空气开关触点烧蚀。空气开关经常跳闸时请察看可控硅是否损坏。
7.HHHG系列装备的SJDA多段时间控制器已设定为一段输出，按启动开关。
注：工作时间数值的设置
每按“△”键或“▽”键一次（按键时间不超过2秒）就可以对数值进行加“1”或减“1”操作；按住“△”键或“▽”键则可对数值进行快速的增加或减少；若按住“△” 键或“▽”键的时间超过8秒，则可直接对百位数值进行快速的增加或减少。
8.尽可能将电源本机装的离泳槽远些，尽可能使用远控盒进行操作，当使用远控盒时须将本机面板上的开关置于“远控”位置,柔软时间和电流限制在本机面板上调节好，限压调节和工作时间在远控盒上调节。
9.插件箱内的电位器和电路板上的微调电位器出厂时已经仪器正定封胶，请不要随便旋动，以免整机失调而出现故障。
|
|

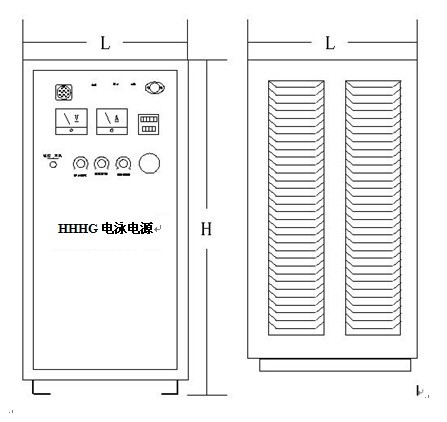

L
|
H
|
K
|
|
HHHG—50A/250V
|
505
|
940
|
885
|
|
HHHG—100A/200V
|
505
|
940
|
885
|
|
HHHG—200A/200V
|
505
|
940
|
885
|
|
HHHG—200A/300V
|
505
|
940
|
885
|
|
HHHG—300A/300V
|
505
|
940
|
1030
|
