高频脉冲电泳电源因其体积小巧，效率高，性能卓越已广泛应用于电泳行业和其他各种行业。随着高电压，大功率元器件的普及，驱动集成电路的完善，以IGBT为开关器件的高频开关电源取代以相控元件SCR组成的低压大电流电泳电源已成为一种趋势。

适合配套中小型电泳槽；大型电泳槽如超过2立方需配置KGY3系列。

一、　　概述

1.   　　本厂研制的PWM系列高频脉冲电泳电源选用日本富士进口耐压1200V以上的IGBT、进口专用IGBT集成厚膜驱动电路，其他关键部件如高频原件及集成电路等均选用国际名牌产品。

2.   　　明显的节能、省料，PWM系列电换效率高达98％，比调压器控制设备节能30％左右，比可控硅调电源机型的1/5左右。节能电费，本厂所生产高频开关电源效率达98％，与可控硅整流电源相比较，节电率达20％左右。

3.   　　有可靠的保护功能，输出短路、过载、输入电源缺相、机内温升过高时均能自动保护，并发出声光报警讯号。

4.   　　PWM系列电泳电源没有远控插口，可兼容本厂生产的各种远控装置，方便在槽边进行电流、电压的调节、输出定时控制、高低电流自动循环变换输出、自动冲击定时多段阶梯电流定时控制和电脑智能自动加药液等。

5.   　　整机外壳、结构件采用优质不锈钢板静电喷塑，关键电路和弱电控制电路部份密封处理，以适应电泳车间的抗腐蚀要求。

6.   　　PWM系列纯属电子控制，内部使用元件较多，对电源维护技术的要求也较高，我们正在不断完善，争创质量取信于市场。

7.   　　柔软时间调节旋钮，可改变输出电压，电流的上升速率。

二、技术指标

1.  输入电源、三相制380V（PWF、PWS）、单相220V（PWF1）。

2.  输出电压、电流精度≤1％。

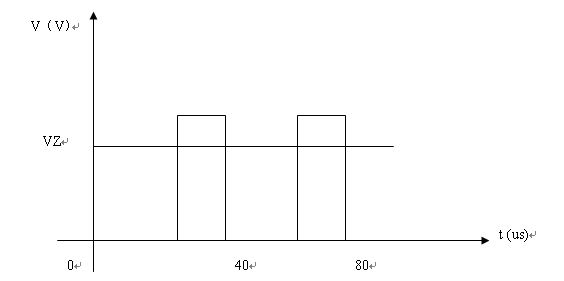

3.  输出高频：方波、25KHZ，脉宽调节调压式。

4.  效率：98％。

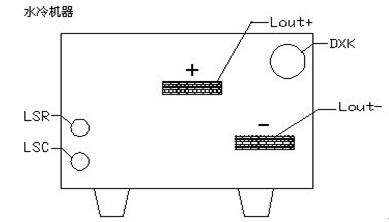

三、结构图：

　　　  LD1——电源指示灯　　　　 　　LD2——保护指示灯

　　　   LD3——工作指示灯　　　　 　　YK ——远控盒插座

　　　　DXK——电源线穿孔　　　　   Lout-——电源负输出为阴极

　　　　Lout+——电源正输出为阳极

　　   DXK——电源线穿孔　　　　   　Lout-电源负输出为阴极

  　　LSR——冷水输入　　　　   　　Lout+——电源正输出为阳极

  　　LSC——冷水输出

四、使用及安装说明

1．插好远控盒插头，查清调节输出为零时。闭合电源开关断路器，此时，LD1指示灯亮，表明电源部分正常。闭合远控盒开关，LD3工作指示灯变亮，电流、电压表数值均为零状态。

2．直流输出铜排位于电源后主，在连接电源与电泳槽时所选用的铜排的截面不得小于本机的输出铜排截面面积，平面接合处涂导电膏，然后用高强度不锈钢螺钉拧紧。

3．定电压工作方式时可适当加电流补偿，以达到恒电流密度的效果，恒电密整定方法如下（以500A机型为例）：加上1/5负荷，调整定电压旋钮，使之输出为100A，然后放入满负荷，输出会比500A稍小一些，适当整定恒电密旋钮，使之输出电流达到500A即可（在加负荷过程中，不要转动定电压旋钮）。

4．机器摆放的位置，机器侧面不接近墙壁30cm，不靠近槽中药水方向，以免潮湿、过热、造成电器元件损坏。

5．安装水冷机器时，冷水输入的水管应当高于机器，冷水输出的接口低于机体出口，以免机内冷水管道沉淀物堵塞，带来机器生产不正常。

6．水冷装置环境进水的水温不高于35℃，水质要求，电阻率不小于2.5kΩ/cm,PH值6～9之间（水冷机器）。

五、运行维护：

1．在正常运行情况下，电源工作指示灯常亮红灯变亮说明此时电源属天保护状态。保护状态时，电流，电压输出为零，须再次关断电源重新启动，方可进入正常工作状态。

2．报警：

1)温度保护：风机出现故障或电源长时间超载，可能会使内部温度升高至85℃以上，温度继电器内部常开触头闭合，控制回路保护，主电路仍然处于正常工作状态，须重新开启控制回路方可进行工作。

2）过流保护：电流输出超过额定电流的15%时，（即Lout-Le×115%）电源会立刻保护。

3．短路保护，控制电路电源出现故障时，内部熔丝熔断，会立即断开电源，由于操作或其他原因造成的主电路短路，会自动切断电源，使设备安全。

4．使用半年后，对机内灰尘清理打扫一次，以免机器散热不良，造成元件损坏。

5．内部故障致使空气开关自动跳闸时，一般用户请不要自行维修，以免故障扩大，请务必寄回本厂调换。

六、常见故障说明及处理

七、安全及注意事项

1．整流器使用前必须按本说明书的规定，可靠地接地，并经常检查接地线是否可靠。

2．在检查修理前，必切断电源，在电源未断前不允许卸下整流器的阴、阳极，以免触到导电部分，

3．工作完毕或临时离开工作场所时，必须切断电源。
